Het Lohman orgel van de Catharijnekerk in Heusden

€ 349,-

Heusden

play-buttonDEMO AFSPELEN

J.S. Bach - 6 Schübler Chorale BWV 645-650

In januari 2014 hebben we het Lohman-orgel in de grote of St. Catharinakerk in Heusden in de Provincie Noord-Brabant opgenomen. Het bekende Lohman-orgel uit 1824/1828 heeft 29 stemmen verdeeld over 2 manualen en pedaal. De sampleset wordt zo als gebruikelijk uitgebracht gebruik makend van multi-release techniek op alle stemmen.

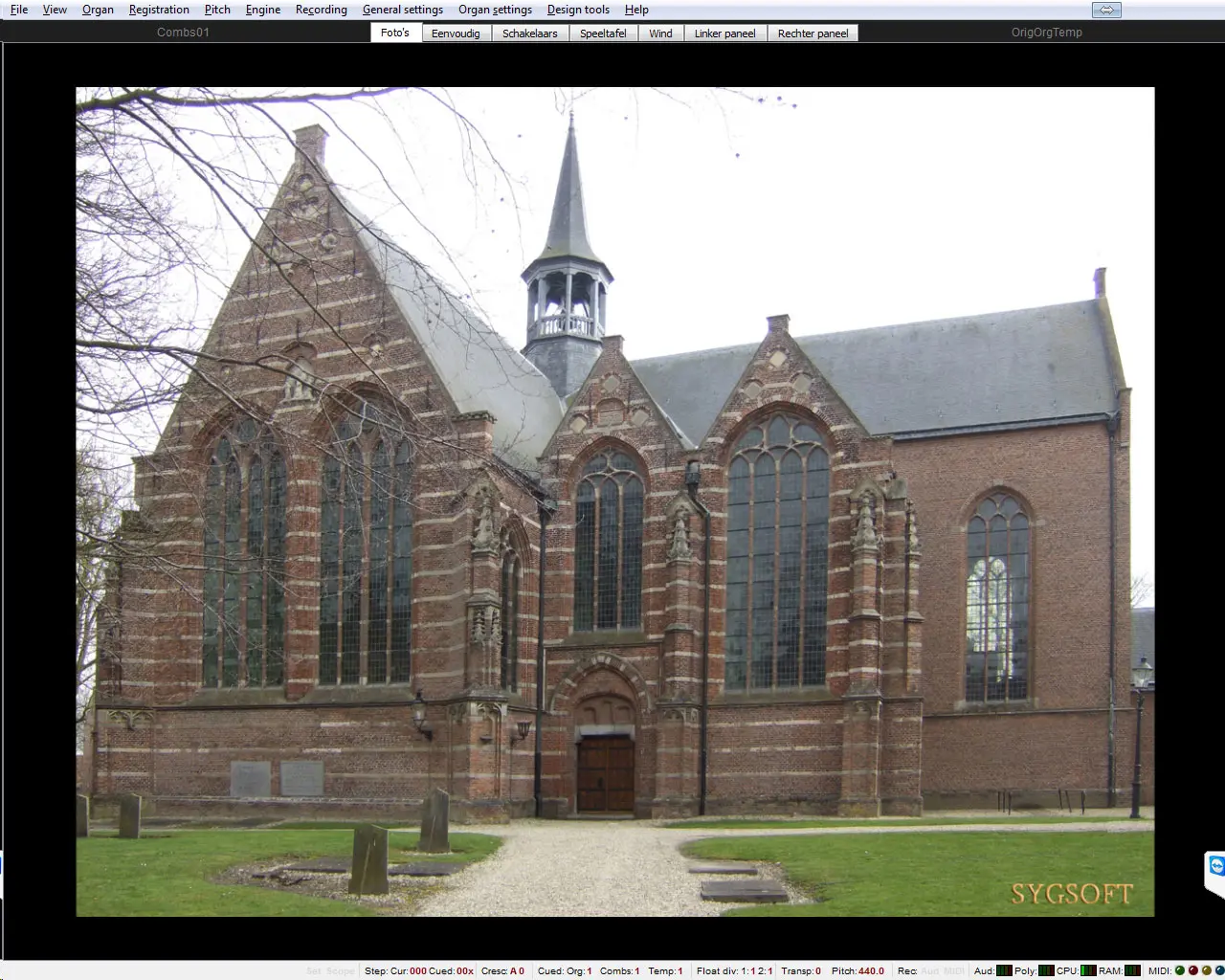

De grote of Catharijnekerk

In de Grote- of Catharijnekerk stond tot 1944 een orgel met hoofdwerk, rugpositief en pedaal dat in 1840 door C.F.A. Naber te Deventer was vervaardigd. Het ging in 1944 verloren toen de toren instortte ten gevolge van oorlogshandelingen.
Na ruim 35 jaar gebruik te hebben gemaakt van een 'noodorgel' van de firma Valckx & Van Kouteren, kocht de Hervormde gemeente in december 1980 het orgel uit de voormalige Broederenkerk te Zutphen aan. Dit orgel was van 1824 tot 1828 gebouwd door N.A. Lohman & Zoon, waarbij gebruik werd gemaakt van het door A.F.G. Heijneman geplaatste orgel uit de voormalige Sint-Janskerk te Arnhem. De oorsprong van dit instrument ligt in Huijse Schaffelaar te Barneveld.
Uitgangspunt voor het frontontwerp in 1824 was het concept van het Lohman-orgel te Eenrum (Gr.).
In 1894 is het orgel schoongemaakt en hersteld door J.F. Witte, waarbij onder meer de kas opnieuw werd geschilderd, pijpwerk werd hersteld en deels van steminrichtingen (expressions) werd voorzien. De firma J.C. Sanders & Zoon voerde in 1938 een restauratie uit waarbij onder meer elektrische pedaaltractuur werd aangelegd en het rugpositief werd uitgebreid. De demontage te Zutphen, restauratie en wederopbouw in Heusden geschiedde door Orgelmakerij Gebr.Reil te Heerde, onder advies van drs. J.J. van der Harst. Als uitgangspunt werd de situatie van 1828 genomen. De kas werd hierbij ongeveer 1 m ondieper gemaakt.
De door Sanders vernieuwde registerknoppen werden vervangen door Naber-registerknoppen, afkomstig van het orgel in de Alkmaarse Sint-Laurenskerk. Het snijwerk bij de voeten en de vleugels is opnieuw gemaakt, evenals de bekroning. Op zaterdag 22 september 1984 werd het orgel in Heusden officieel in gebruik genomen.


De Restauratie 2007

In 1984 restaureerde de firma Reil het Lohman-orgel, dat afkomstig uit de Broederenkerk te Zutphen in Heusden werd geplaatst.
Het instrument is de jaren daarna niet optimaal onderhouden, zodat stemmen opgingen het orgel grondig te herstellen.
Peter van Dijk werd als adviseur aangetrokken namens de Commissie Orgelzaken van de PKN.
Door de kerkrentmeesters ter plaatse werd de Commissie Restauratie Orgel opgericht, waarin onder andere de organisten zitting hadden.
In samenspraak met Peter van Dijk is een herstelplan opgesteld, waarna offertes werden uitgebracht door een aantal orgelbouwers. De opdracht werd verleend aan de firma Reil. Werkzaamheden bestonden o.a. uit het schoonmaken van het orgelinterieur en pijpwerk, herstel windladen, pijpwerk controleren, intonatie waar nodig bijstellen en het gehele instrument stemmen.
De intonatie werd bezien door Wim Wagenaar, die ook in 1984 dit werk heeft verricht! Voorjaar 2007 was de klus geklaard en werd door adviseur Peter van Dijk op 26 mei een feestelijke ingebruikname verzorgd.
Thans heeft Reil het onderhoud van dit orgel herkregen!

De grote of Catharijnekerk

Oudheusden wordt al vanaf de 8e eeuw bewoond. In die tijd is sprake van een versterkte plaats, een 'Kasteel', aan het Oude Maasje. Dit kasteel, dat de naam 'Nieuwenrooy' droeg, stond op de plaats waar nu de openbare basisschool 'Nieuwenrooy' is gebouwd.
De kerk van Oudheusden is na diverse verwoestingen na de Franse tijd niet meer herbouwd. Doordat de loop van de Maas zich steeds verder noordwaarts verlegt, ontstaat al in de 12e eeuw de behoefte elders een versterkte plaats te bouwen.
In de directe nabijheid van dit kasteel ontwikkelt zich in de loop der eeuwen de vestingstad Heusden. Al in het jaar 1210 wordt van een kerk te Heusden melding gemaakt. Hoe die kerk eruit gezien heeft is onbekend. Het restant, de in Romaanse stijl gebouwde toren, is in 1944 verwoest. In 1328 wordt de kerk uitgebreid met een noorder- en zuiderzijbeuk. Ook komt er een koor in gotische stijl.
In 1555 wordt in plaats van de noordbeuk een dwarsschip gebouwd en komen er drie traveeën, in afwisselende lagen baksteen en natuursteen. Hier treft men nog altijd versieringen aan in gotische stijl.
De stadsbrand van 1572 vernielt grote delen van de kerk. Vanaf 1579 volgt een grondige restauratie.
In 1628 wordt het waarschijnlijk in 1412 gebouwde nevenkoor aan de noordzijde gesloopt. De plaats van dit nevenkoor is in het muurwerk nog zichtbaar. In de jaren 1637-1639 wordt het koor vernieuwd.
Door terugtrekkende Duitse troepen wordt in de nacht van 4 op 5 november 1944 de toren opgeblazen. Ook het westelijk deel van de kerk wordt verwoest. Na de oorlog wordt de kerk aan de westzijde op sobere wijze afgesloten en gerestaureerd. De toren, de westelijke kapellen en de verwoeste travee zijn niet herbouwd.
De omtrek van de fundamenten is aangegeven in de bestrating. In de kerk bevinden zich, naast fraaie grafzerken en tekstborden uit de 16e en 17e eeuw, klokken uit 1334, 1501 en 1518. Een klok uit 1412 hangt thans in de dakruiter.
Zeer fraai is het uit 1733 daterende praalgraf van de baron Van Friesheim, van 1711-1733 gouverneur van Heusden. Het ontwerp van dit grafmonument is van Jacob Marot en het beeldhouwwerk is uitgevoerd door Jan Baptist Xaverij.


Technische informatie

Winddruk: 70 mm
Stemming: a' = ca. 435 Hz. (Hauptwerk 428,4 Hz.)
Temperament: Werckmeister III. (natuurlijk in Hauptwerk omschakelbaar naar gelijkzwevend of een ander temperament)

Tremulant Hoofdwerk:
Deze tremulant werkt op de meeste stemmen van het Hoofdwerk. Op de Bourdon 16' en Mixtuur na zijn alle stemmen integraal opgenomen. Waarbij opgemerk dat de Fluit 4' en de Trompet 16' niet op het echte orgel aanwezig zijn.
Tremulant Rugpositief:
Deze tremulant werkt op het Rugpositief. Alleen de Praestant 8' disc. en Dulciaan 8' zijn opgenomen, de overige stemmen tremuleren via het Hauptwerk systeem.

Over de opnames
3 Kanalen techniek

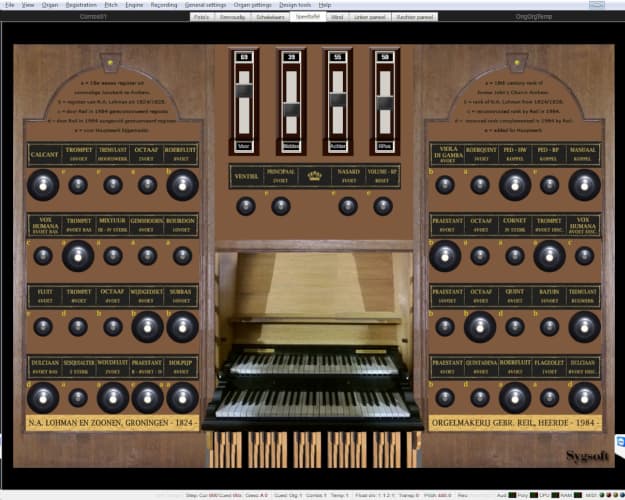

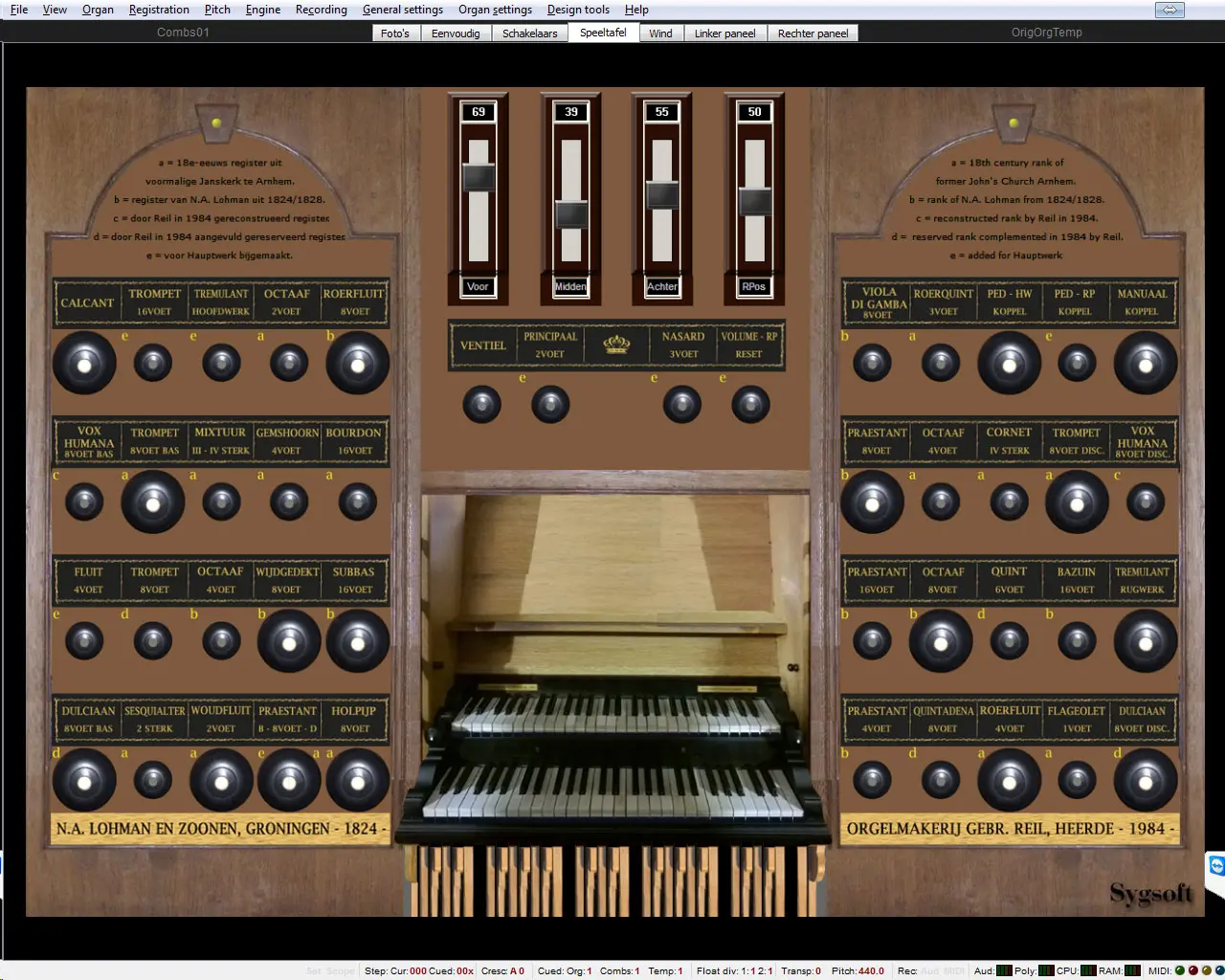

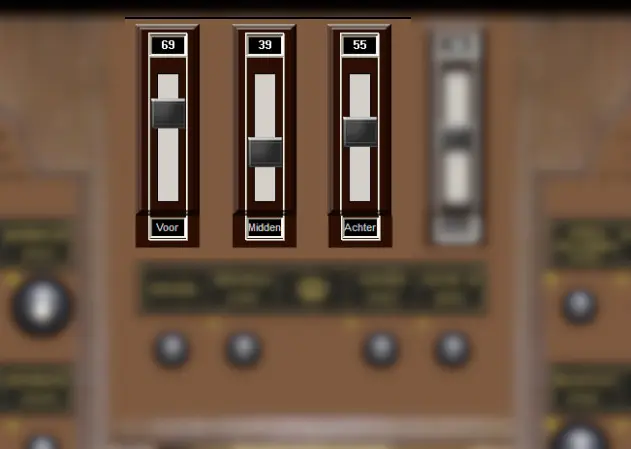

Schuifjes op de tab "speeltafel"

Deze sample set is vanuit 3 posities in stereo (24 bit 96kHz) opgenomen.
De set wordt geleverd in de door Sygsoft uitgedachte 3-kanalen techniek waarbij het voor de gebruiker mogelijk is de luisterpositie zelf in te stellen.
Er zijn 3 posities te weten:
1: Front, zeer dichtbij het orgel opgenomen. U hoort hier een zeer directe opname die goed is te gebruiken voor studiedoeleinden.
2: Midden (Middle), deze opname is gemaakt op ongeveer 3 x de bij de frontopname gebruikte afstand.
3: Achter (Rear), ver weg van het orgel, te gebruiken als surround.
Door middel van 3 schuifjes (0 - 100%) kan een mix gemaakt worden van de drie posities naar eigen smaak.

Overige details

De opnames voor deze sample set zijn gemaakt in januari 2014.
Opname kwaliteit 96 kHz 24 bit. Voor de set gereduceerd tot 48 kHz 24 bit.
Aantal microfoons: 6.
Aantal samples in deze set verwerkt: 25.350.
Aantal bestanden in deze set 25.138 in 578 mappen.
Aantal regels in de Organ Definition File: 1.384.362

Werkverdeling:

Christian Boogaard:
Noise reduction, inregelen windmodel, intonatie, demo's en artistieke adviezen.

Johan van der Waal van Dijk:
Verwerking van de samples en technisch advies.

Rietje Raatgeep:
Administratie en PR.

Fred de Jong:
Lay-out, extra controle samples, loops, ODF en algehele leiding.

Dispositie
van
het Lohman orgel van de Catharijnekerk in Heusden

(groen is bijgemaakt voor hauptwerk)

Manuaal I: Hoofdwerk
C-f''' (Hauptwerk g''')
Manuaal II: Rugpositief
C-f''' (Hauptwerk g''')
Pedaal: C-d' (Hauptwerk f') Speelhulpen:
01-Bourdon
02-Praestant
03-Viola di Gamba
04-Roerfluit
05-Octaaf
06-Roerquint
07-Gemshoorn
08-Octaaf
09-Cornet
10-Vox Humana
11-Mixtuur
12-Trompet
13-Trompet
14-Fluit
16'
8'
8'
8'
4'
3' (2 2/3')
4'
2'
4 sterk
8' B/D
3 - 4 sterk
8' B/D
16'
4'
15-Praestant
16-Quintadena
17-Holpijp
18-Sesquialter
19-Praestant
20-Roerfluit
21-Flageolet
22-Woudfluit
23-Dulciaan
24-Nasard
25-Principaal
8' Bas Disc.
8'
8'
2 sterk
4'
4'
1'
2'
8' B/D
2 2/3'
2'
26-Subbas
27-Wijddekt
28-Octaaf
29-Trompet
30-Praestant
31-Octaaf
32-Quint
33-Bazuin
16'
8'
4'
8'
16'
8'
6' (5 1/3')
16'
Koppel Pedaal - Hoofdwerk
Koppel Pedaal - Rugpositief
Manuaalkoppel
Tremulant Hoofdwerk
Tremulant Rugpositief
Calcant (Motor-schakelaar)
Ventiel
Afsluiting Hoofdwerk (niet in Hauptwerk)
Afsluiting Rugwerk (niet in Hauptwerk)
Afsluiting Pedaal (niet in Hauptwerk)



Opmerking bij de twee tremulanten:
Het Hoofdwerk heeft geen tremulant, echter, we hebben toch (bijna) alle stemmen hiervan met tremulant kunnen opnemen via een door de organist verzonnen handigheidje:
als namelijk van het rugpositief een stuk of 20 toetsen tegelijk ingedrukt worden (zonder het inschakelen van stemmen) gaat de tremulant op het hoofdwerk doorwerken.
De tremulant van het rugpositief heeft echter de onhebbelijkheid niet te starten bij een gering luchtverbruik. Het is ons alleen gelukt de Praestant 8' en de Dulciaan 8' met tremulant op te nemen.
De rest hebben we noodgedwongen moeten voorzien van de "Hauptwerk" tremulant waarbij we de benodigde golfvormen hebben kunnen extraheren uit een aantal 3-klanken die we hebben opgenomen van de betreffende stem.




Demo's
van
het Lohman orgel van de Catharijnekerk in Heusden



Componist:

Organist:


play-button     J. Zwart - Psalm 146
Temperament: Onbekend
Registratie:
Divers
Windmodel: 100
Front: 15
Middle: 30
Rear: 100
Gespeeld door: Christian Boogaard
play-button     F. van Tilburg - Halleluja Lofgezongen
Temperament: Onbekend
Registratie:
Divers
Windmodel: 100
Front: 15
Middle: 31
Rear: 100
Gespeeld door: Christian Boogaard
play-button     F. Asma - Hollandse Rhapsodie
Temperament: Onbekend
Registratie:
Divers
Windmodel: 100
Front: 15
Middle: 31
Rear: 100
Gespeeld door: Christian Boogaard
play-button     J.S. Bach - Fuga Gigue
Temperament: Onbekend
Registratie:
Divers
Windmodel: 100
Front: 100
Middle: 0
Rear: 0
Gespeeld door: Christian Boogaard
play-button     J.P. Sweelinck - Onder een linde groen
Temperament: Middentoon 6e comma
Registratie:
Middentoon 6e comma
Windmodel: 100
Front: 100
Middle: 50
Rear: 100
Gespeeld door: Fred de Jong
play-button     J. Pachelbel - Herzlich-tut-mich-verlangen
Temperament: Middentoon 6e comma
Registratie:

Windmodel: 100
Front: 22
Middle: 36
Rear: 100
Gespeeld door: Fred de Jong
play-button     B. Kruis - Allegro Psalm 75 a la Haendel
Temperament: Equal
Registratie:

Windmodel: 100
Front: 69
Middle: 0
Rear: 100
Gespeeld door: Christian Boogaard
play-button     C. Kee - Fantasie Toccata Psalm 24
Temperament: Equal
Registratie:

Windmodel: 100
Front: 31
Middle: 72
Rear: 100
Gespeeld door: Christian Boogaard
play-button     D. Buxtehude - Fuga in C
Temperament: Middentoon 6e comma
Registratie:
Ingespeeld op de Steendam set.
Windmodel: 100
Front: 41
Middle: 100
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.S. Bach - Prealudium und Fuga BWV 545
Temperament: Silbermann
Registratie:
Ingespeeld op de Steendam set.
Windmodel: 100
Front: 50
Middle: 69
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.C. Kellner - Was Gott tut das Ist Wohlgetan
Temperament: Silbermann
Registratie:
Ingespeeld op de Steendam set.
Windmodel: 100
Front: 50
Middle: 69
Rear: 100
Gespeeld door: Gerard de Wit
play-button     G.F.Haendel - Fuga
Temperament: Silbermann
Registratie:
Ingespeeld op de Steendam set.
Windmodel: 100
Front: 50
Middle: 69
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.S. Bach - Pastorale BWV 590
Temperament: Silbermann
Registratie:

Windmodel: 100
Front: 50
Middle: 69
Rear: 100
Gespeeld door: Fred de Jong
play-button     J.S. Bach - Wachet auf, ruft uns die Stimme BWV 645
Temperament: (Org.) Werkmeister III
Registratie:
POS:QD8;HP8;SQ;PR4;WF2
HW:(cf).TR8
PED: WG8;OC4
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.S. Bach - Wo soll ich fliehen hin? BWV 646
Temperament: (Org.) Werkmeister III
Registratie:
POS:DU8
(cf)HW:OC4;GH4
PED:OC4
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.S. Bach - Wer nun den lieben Gott läßt walten BWV 647
Temperament: (Org.) Werkmeister III
Registratie:
HW:VG8;RF8
(cf)POS: RF4+
PED: OC4
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.S. Bach - Meine Seele erhebet den Herren BWV 648
Temperament: (Org.) Werkmeister III
Registratie:
HW:PR8
(cf)POS:PR8;QD8;HP8;SQ;RF4;NA3
PED: PR16
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.S. Bach - Ach bleib bei uns, Herr Jesu Christ BWV 649
Temperament: (Org.) Werkmeister III
Registratie:
HW:(cf)PR8;CN
POS:PR8;PR4
PED: SB16,WG8;PR16
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.S. Bach - Kommst du nun, Jesu, vom Himmel herunter BWV 650
Temperament: (Org.) Werkmeister III
Registratie:
HW:VG8;RF8;FL8;RQ3;VH8
(cf)POS:RF4;WF2;FL1;PR2 +
PED: OC4
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.S. Bach - 6 Schübler Chorale BWV 645-650
Temperament: (Org.) Werkmeister III
Registratie:
Divers
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Gerard de Wit
play-button     N. Bruhns - Preludium e klein
Temperament: (Org.) Werkmeister III
Registratie:

Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.L. Krebs - Trio Es dur
Temperament: (Org.) Werkmeister III
Registratie:
Adagio:
HW:VG8;RF8
POS:QD8;HP8;RF4;NA3
PED:WG8;PR16
Allegro:
HW: FL4;VH8
POS:QD8;HP8;SE;RF4
Ped:WG8;PR16
Windmodel: 100
Front: 50
Middle: 60
Rear: 100
Gespeeld door: Gerard de Wit
play-button     D. Buxtehude - Passacaglia D Moll BUXWV 161
Temperament: (Org.) Werkmeister III
Registratie:

Windmodel: 100
Front: 50
Middle: 60
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.S. Bach - Allein zu dir herr Jesu Christ Deest 27
Temperament: (Org.) Werkmeister III
Registratie:

Windmodel: 100
Front: 50
Middle: 60
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.S. Bach - Trio super Auf meinen lieben Gott
Temperament: (Org.) Werkmeister III
Registratie:
HW:RF8
POS:DU8
PED + POS
Windmodel: 100
Front: 50
Middle: 60
Rear: 100
Gespeeld door: Gerard de Wit
play-button     J.S. Bach - Trio super was Gott tut das ist Wohlgetan
Temperament: (Org.) Werkmeister III
Registratie:

Windmodel: 100
Front: 50
Middle: 60
Rear: 100
Gespeeld door: Gerard de Wit
play-button     O. Janner - Chaconne in C
Temperament: (Org.) Werkmeister III
Registratie:
POS:PR8
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Carson Cooman
play-button     N. Steinsland - Saltarello
Temperament: (Org.) Werkmeister III
Registratie:
HW:PR8;OC4
RP:FL1;DU8
PED:PR16
PED-HW
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Carson Cooman
play-button     N. Steinsland - Omvendt ekko
Temperament: Origineel
Registratie:
HW:PR8;OC4;c.f.CO
RP:HP8;RF4
PED:PR16
PED-HW
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Carson Cooman
play-button     N. Steinsland - Koral e frygisk
Temperament: Origineel
Registratie:
HW:VG8;VH8
PED:WG8
PED-HW
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Carson Cooman
play-button     N. Steinsland - Invention d minor
Temperament: Origineel
Registratie:
RP:HP8;RF4
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Carson Cooman
play-button     N. Steinsland - Invention C major
Temperament: Origineel
Registratie:
HW:PR8;RQ3
RP:HP8;RF4
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Carson Cooman
play-button     J. Leijon - In memoriam
Temperament: Origineel
Registratie:
Divers
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Carson Cooman
play-button     L. Graap - Adeste fideles Fantasie
Temperament: Origineel
Registratie:
Divers
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Carson Cooman
play-button     R. Gaar - Präludium in G minor
Temperament: Origineel
Registratie:
Divers
Windmodel: 100
Front: 29
Middle: 50
Rear: 100
Gespeeld door: Carson Cooman

Download Informatie
van
het Lohman orgel van de Catharijnekerk in Heusden


Belangrijk : Leest u voordat u gaat downloaden eerst de informatie bij "Algemeen" onderaan deze pagina.
Onderstaande bestanden kunnen niet gebruikt worden in hauptwerk versie 4 of nog oudere versies.

Let op: Verbeterde versie m.i.v. 14-01-2020
Wij raden aan om de vorige versie(s) volledig te deïnstalleren. Eventuele door u gemaakte combinaties audio routing kunt u behouden.
Met de nieuwe versie Hauptwerk 5 en 6 is het windmodel iets te "agressief". Om de oude HW 4 situatie te bereiken ga in Hauptwerk naar Organ settings/Organ Preferences/Tabblad Wind Supply Model en kies bij "Windmodel modulation depth adjustment %" een waarde van ca. 75.


Downloadbestanden:

DOWNLOAD 1
Lohman-Heusden.part1.CompPkg_Hauptwerk_rar MD5:
Checksum B73EEE55EC3AB4311B8E0D17A20D269F Size 3,8 GB

DOWNLOAD 2
Lohman-Heusden.part2.CompPkg_Hauptwerk_rar MD5:
Checksum 1EC628B302D037F08B32A51C85C3F598 Size 3,8 GB

DOWNLOAD 3
Lohman-Heusden.part3.CompPkg_Hauptwerk_rar MD5:
Checksum 0067BC6D71F2F6BC5974A92410C572CF Size 3,8 GB

DOWNLOAD 4
Lohman-Heusden.part4.CompPkg_Hauptwerk_rar MD5:
Checksum 6073A99A467E286C10F58AE9C85AFE00 Size 3,8 GB

DOWNLOAD 5
Lohman-Heusden.part5.CompPkg_Hauptwerk_rar MD5:
Checksum 123D1181A621A5394237315F3ACDD088 Size 3,8 GB

DOWNLOAD 6
Lohman-Heusden.part6.CompPkg_Hauptwerk_rar MD5:
Checksum CE34C52ACC3BEF43335BF63820E793F4 Size 1,5 GB




Algemeen:

Belangrijk: Download de nieuwste licensing packages file https://www.hauptwerk.com/licensingpackages/
Start Hauptwerk V (of hoger) op en installeer dit bestand via menu File | install organ, temperament or impuls response reverb ... Hauptwerk "leert" hiermee welke beveiligde sets op dit moment in de markt zijn.

Voor gebruikers van Hauptwerk 5 of hoger:

  1. Zorg dat Hauptwerk niet geladen is.
  2. Open uw iLok account en kies Licenses / Redeem Activation code en knip en plak de veel-cijferige code in het schermpje.
  3. Activeer uw licentie naar iLok Cloud of naar de iLok dongle. In het laatste geval: plaats de dongle daarna op de Hauptwerk PC.
    Het blijkt dat deze regel niet voor iedereen even duidelijk is:
    • 3a: Ga naar uw iLok account (log indien nodig in) en selecteer de sampleset waarvan je de activatiecode wilt invoeren.
    • 3b: Uiterst rechtsboven in het iLok-schermpje staat een grijs/groen vinkje.
      Als u hier overheen gaat met de muis ziet u de tekst "Activate licenses".
      Klik op dit vinkje en u krijgt een nieuw schermpje te zien.
    • 3c: Klik op Activate en Ok. Nu wordt het vinkje in het vorige scherm groen.
    • 3d: Dubbelklik nu op de regel waar u mee bezig bent en in het scherm dat dan opent moet op de bovenste regel "License status active" staan.
    • 3e: Herhaal zo nodig het bovenstaande voor de andere gekocht orgels.
  4. Start Hauptwerk weer en u kunt het orgel installeren en gebruiken.

Let bij het downloaden en installeren op het volgende:

  1. Download alle .CompPkg.Hauptwerk-files.
  2. Laat deze files in dezelfde map en
  3. Verander niets aan de bestandsnamen en
  4. Pak niets met de hand uit.
  5. Controleer de MD5 Checksums met het programma WinMD5, gratis te downloaden vanaf
    http://www.winmd5.com of http://www.fastsum.com
    Klopt een Checksum niet, gooi dan het foute downloadbestand weg van de PC en download dat bestand opnieuw.
  6. Start Hauptwerk (File/Install organ....), selecteer in de map waarin u de bestanden zojuist hebt gedownload,
    het bestand met extensie .CompPkg_Hauptwerk_rar in Hauptwerk's component installer.
    Hauptwerk vindt automatisch de overige bestanden.
  7. Krijgt u foutmeldingen scroll dan naar het einde van de log file (deze opent automatisch als er iets fout gaat bij het uitpakken) om te zien wat er fout gaat. Meestal mist er een bestand, of er staat een bestand in de verkeerde map of een bestand is beschadigd.
  8. Kijk voor het laden van het orgel eerst even naar de systeem informatie betreffende het te verwachten geheugengebruik etc.

Opmerking: Neemt u contact met ons op via het Contactformulier als er problemen optreden, we proberen u te helpen.



Systeemeisen
van
het Lohman orgel van de Catharijnekerk in Heusden



De computer

Om de volledige versie van deze sampleset zonder beperkingen te kunnen bespelen heeft u een moderne snelle computer nodig met minimaal 12 GB RAM en b.v. Windows 10 64 bit geïnstalleerd. Vanzelfsprekend moet ook Hauptwerk geïnstalleerd zijn met tenminste versie 5 Advanced. Men zegt dat de beste resultaten mogelijk zijn met computers van Apple-MacIntosh. Wij hebben hier echter geen ervaring mee. Exacte uitspraken over wat er tenminste nodig is zijn erg moeilijk. Op de "moeder" website hauptwerk.com vind u veel informatie hierover: Prerequisites .
Het virtuele orgel van Lohman Heusden wordt geleverd op één 32 GB USB Stick. Tevens kan de set gedownload worden. De set is beveiligd met het Hauptwerk Protection System via de dongel van uw Hauptwerk programma. Hierbij wordt gebruik gemaakt van het iLok systeem.
Hieronder vindt u een tabel van het geheugengebruik. Op andere systemen kunnen deze waarden afwijken! Houdt u er rekening mee dat uw Operating System ook nog flink wat geheugen in beslag neemt.


De geluidskaart

Een goede geluidskaart in of aan de computer. Deze kaart kan in veel gevallen ook de MIDI verbinding van de speeltafel naar de computer verzorgen. Ga voor meer informatie naar hauptwerk.com .


Klavieren/keyboards/pedaal òf orgel met MIDI

Twee klavieren of keyboards en een (zo mogelijk 30 tonig) pedaal òf natuurlijk een compleet electronisch orgel met MIDI uitgang. Er zijn al de meest prachtige speeltafels speciaal voor het gebruik met Hauptwerk in de handel.
In Nederland kunt u hiervoor terecht bij b.v.

Bent u handig, dan kunt u met behulp van electronica van b.v. MIDI-Hardware.com of MGB uw speeltafel voorzien van MIDI. Wijzelf hebben dit gedaan op een zelfbouw orgel met Heyligers-manualen.


Luidsprekers/hoofdtelefoon

De geweldige geluidskwaliteit van Hauptwerk komt heel goed tot zijn recht via een zeer goede hoofdtelefoon b.v. AKG of Sennheiser. Wij geven de voorkeur aan het aansluiten van de geluidskaart op een (eventueel meer-kanalige) geluids-installatie. Boven genoemde bedrijven kunnen u ook adviseren over eventuele aankopen op dit gebied. Wij raden u sterk af om Hauptwerk te beluisteren via in de monitor ingebouwde luidspreker(tjes) of via een setje computerluidsprekers van 10 Euro!


Tabel van het geheugengebruik
van
het Lohman orgel van de Catharijnekerk in Heusden

Hauptwerk 5 (ruimte nodig op de harddisk ca. 25 GB)

Betekenis van de kolommen:
A = Aantal geladen kanalen
B = Compressie toegepast?
C = Bit-rate pijp samples
D = Multi release samples geladen?
E = Orgel cache (GB)
F = RAM geheugengebruik, Operating System niet meegerekend (GB)

Let op dat de genoemde waarden een benadering zijn!

De nrs. 1-2-3: 14 bit, single release gecomprimeerd (is mogelijk maar vinden wij van onvoldoende kwaliteit).
De nrs. 4-5-6: 14 bit, multi release ongecomprimeerd (is mogelijk maar vinden wij van onvoldoende kwaliteit).
De nrs. 7-8-9: 16 bit, gecomprimeerd single release (iets betere kwaliteit).
De nrs. 10-11-12: 16 bit, gecomprimeerd en multi release (standaard Hauptwerk).
De nrs. 13-14-15: 16 bit, oncomprimeerd en multi release.
De nrs. 16-17-18: 20 bit, multi release gecomprimeerd.
De nrs. 19-20-21: 20 bit, multi release ongecomprimeerd.
De nrs. 22-23-24: 24 bit, multi release gecomprimeerd (maximum haalbare).
De nrs. 25-26-27: 24 bit, multi release ongecomprimeerd (maximum haalbare).
Er zijn natuurlijk nog veel meer varianten mogelijk b.v. de pijp-samples op 24 bit laden en de geluiden op 16 bit. enz.
Als u er niet uit komt, neemt u dan contact met ons op via het Contactformulier

nr. Omschrijving A B C D E F
1 (14 bit) with 1 channel loaded single release gecomprimeerd 1 14 2,4 2,7
2 (14 bit) with 2 channels loaded single release gecomprimeerd 2 14 4,6 5,0
3 (14 bit) with 3 channels loaded single release gecomprimeerd 3 14 6,8 7,3
4 (14 bit) met 1 channel loaded multi release ongecomprimeerd (Standard Hauptwerk) 1 14 3,1 3,5
5 (14 bit) with 2 channels loaded multi release ongecomprimeerd (Standard Hauptwerk) 2 14 6,1 6,6
6 (14 bit) with 3 channels loaded multi release ongecomprimeerd (Standard Hauptwerk) 3 14 9,1 9,6
nr. Omschrijving A B C D E F
7 (16 bit) met 1 kanaal geladen single release gecomprimeerd 1 16 3,1 3,5
8 (16 bit) met 2 kanalen geladen single release gecomprimeerd 2 16 6,3 6,7
9 (16 bit) met 3 kanalen geladen single release gecomprimeerd 3 16 6,7 9,1
10 (16 bit) met 1 kanaal geladen multi release gecomprimeerd (Standaard Hauptwerk) 1 16 4,0 4,3
11 (16 bit) met 2 kanalen geladen multi release gecomprimeerd (Standaard Hauptwerk) 2 16 7,5 7,8
12 (16 bit) met 3 kanalen geladen multi release gecomprimeerd (Standaard Hauptwerk) 3 16 11,1 11,6
13 (16 bit) met 1 kanaal geladen multi release ongecomprimeerd 1 16 4,0 5,9
14 (16 bit) met 2 kanalen geladen multi release ongecomprimeerd 2 16 7,6 11,7
15 (16 bit) met 3 kanalen geladen multi release ongecomprimeerd 3 16 11,2 17,5
nr. Omschrijving A B C D E F
16 (20 bit) met 1 kanaal geladen multi release gecomprimeerd 1 20 5,6 6,0
17 (20 bit) met 2 kanalen geladen multi release gecomprimeerd 2 20 11,4 12,0
18 (20 bit) met 3 kanalen geladen multi release gecomprimeerd 3 20 17,2 17,9
19 (20 bit) met 1 kanaal geladen multi release ongecomprimeerd 1 20 5,6 11,4
20 (20 bit) met 2 kanalen geladen multi release ongecomprimeerd 2 20 11,4 22,4
21 (20 bit) met 3 kanalen geladen multi release ongecomprimeerd 3 20 17,2 33,3
nr. Omschrijving A B C D E F
22 (24 bit) met 1 kanaal geladen multi release gecomprimeerd 1 24 7,5 8,0
23 (24 bit) met 2 kanalen geladen multi release gecomprimeerd 2 24 14,5 16,9
24 (24 bit) met 3 kanalen geladen multi release gecomprimeerd 3 24 21,3 23,5
25 (24 bit) met 1 kanaal geladen multi release ongecomprimeerd 1 24 7,5 11,4
26 (24 bit) met 2 kanalen geladen multi release ongecomprimeerd 2 24 14,4 24,1
27 (24 bit) met 3 kanalen geladen multi release ongecomprimeerd 3 24 21,3 33,8


Beeldscherm lay-out van de speeltafel
van
het Lohman orgel van de Catharijnekerk in Heusden

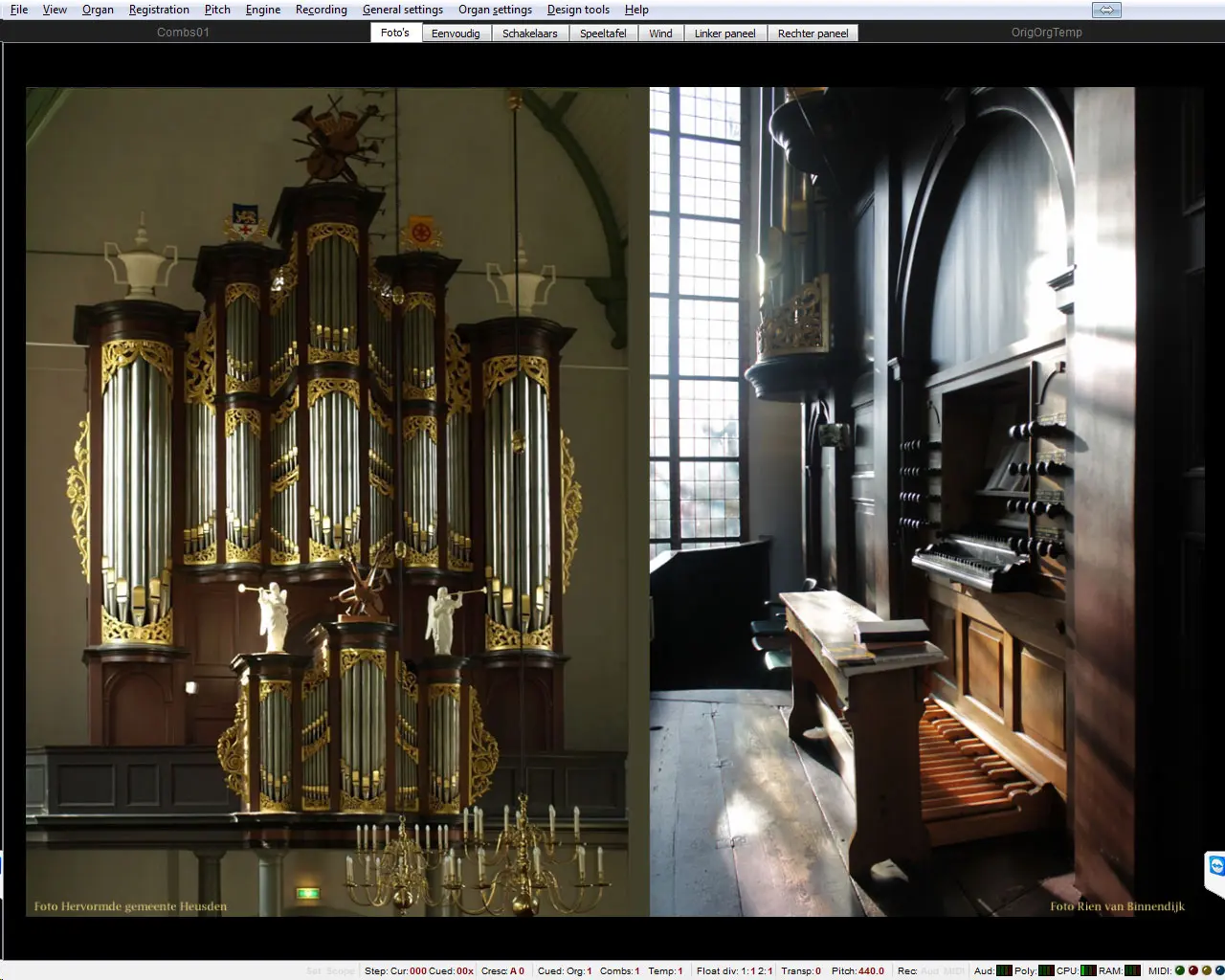

Tab A : Foto's

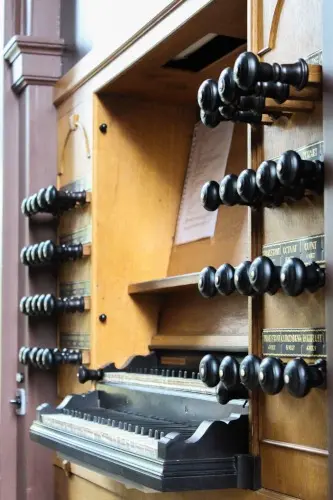

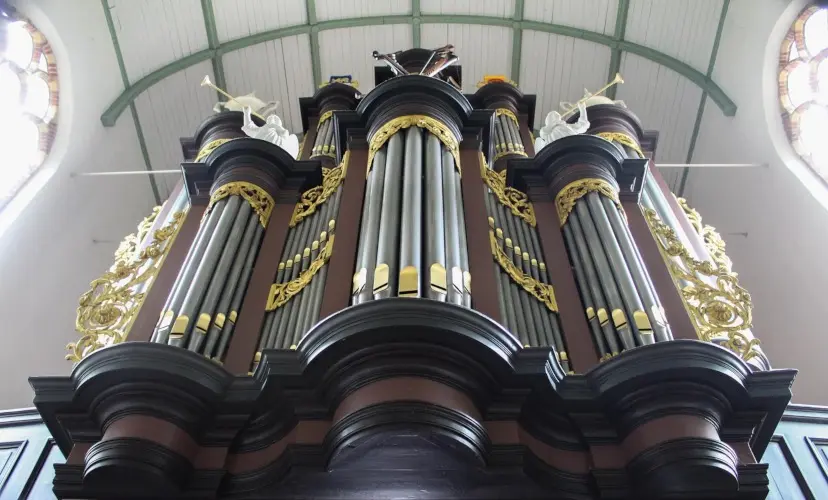

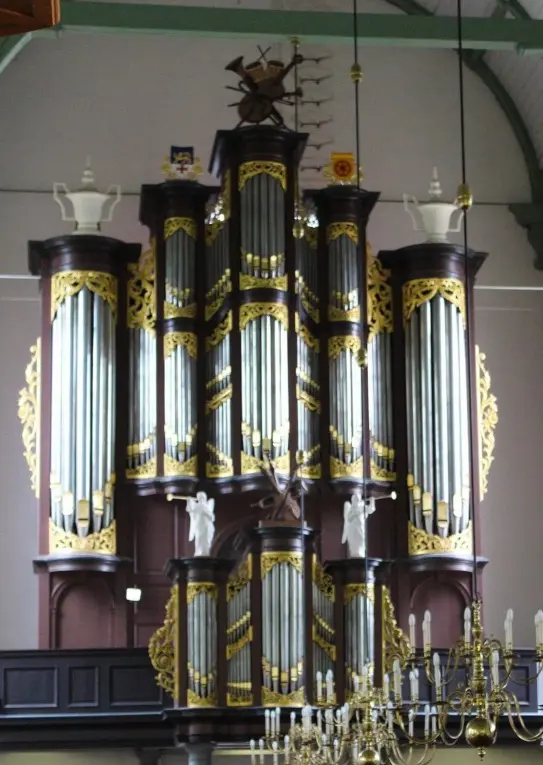

Orgelfront en speeltafel
De kerk

Dit tabblad toont het front en de speeltafel van het orgel en als u klikt op de foto ziet u de kerk.

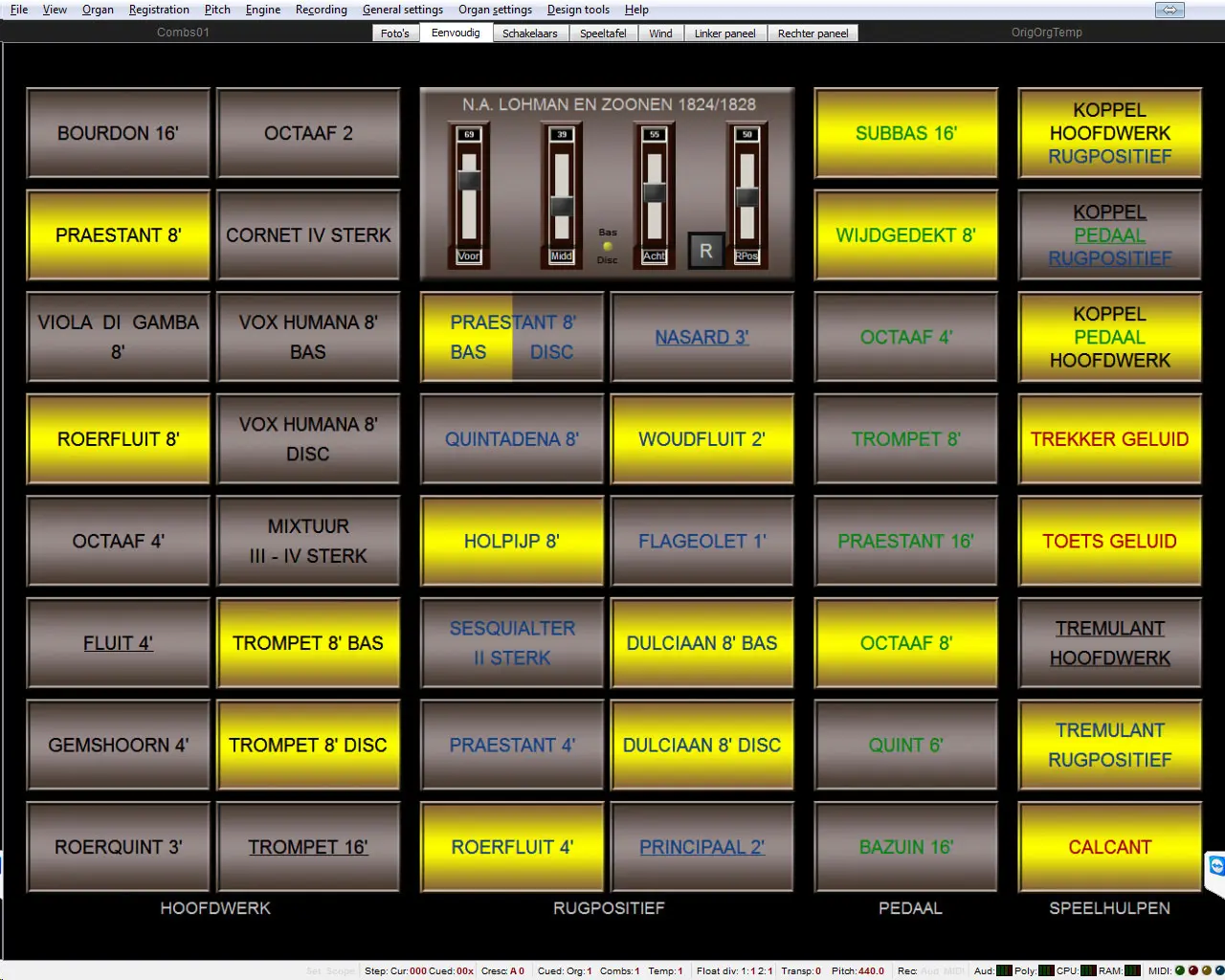

Tab B : Eenvoudig
Z.g. Simple panel

Op dit tabblad een eenvoudige weergave van de registers beter geschikt voor gebruikers van touch-screens.
Alle voor Hauptwerk bijgemaakte registers en speelhulpen zijn hier onderstreept weergegeven.




Tab C : Schakelaars

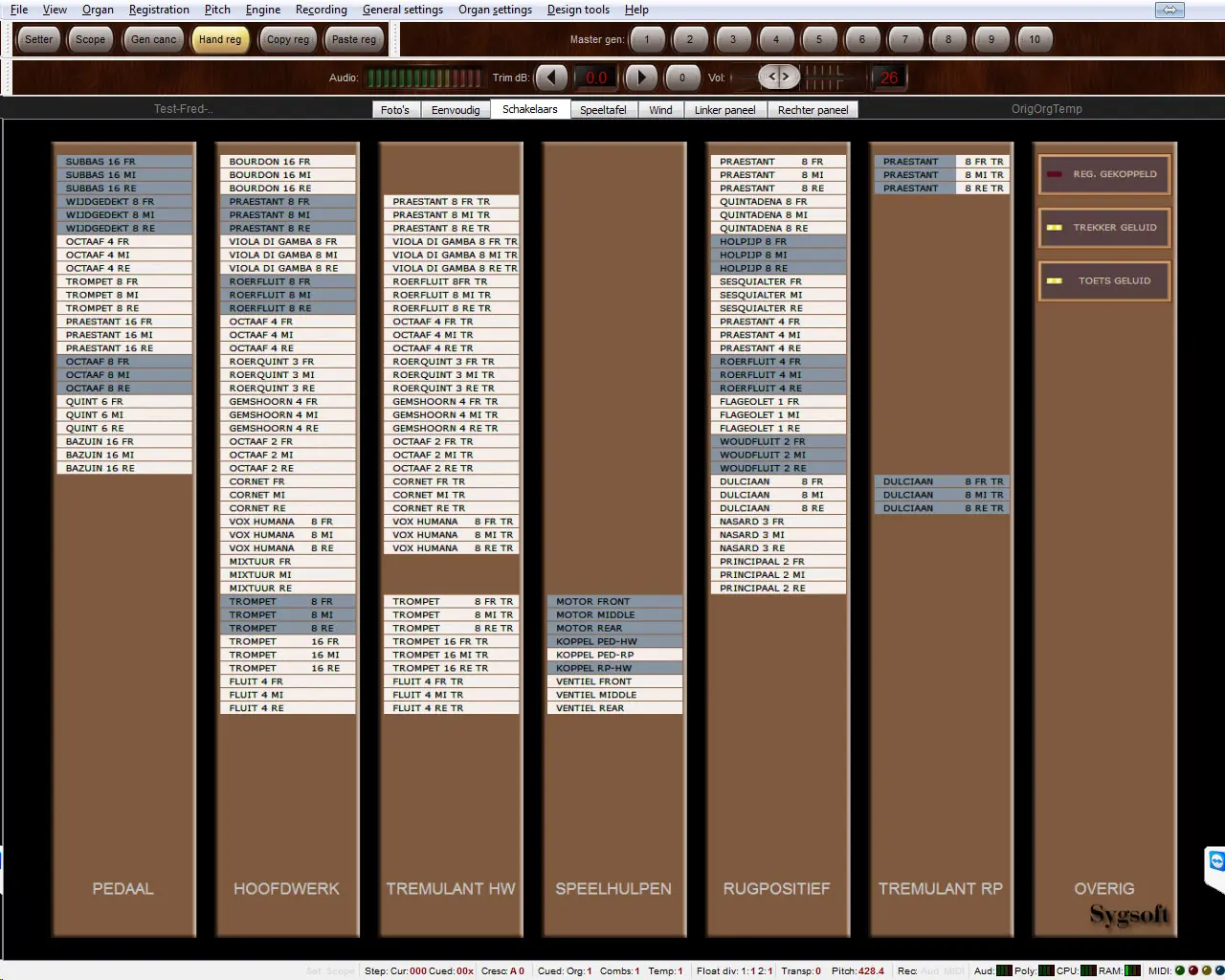

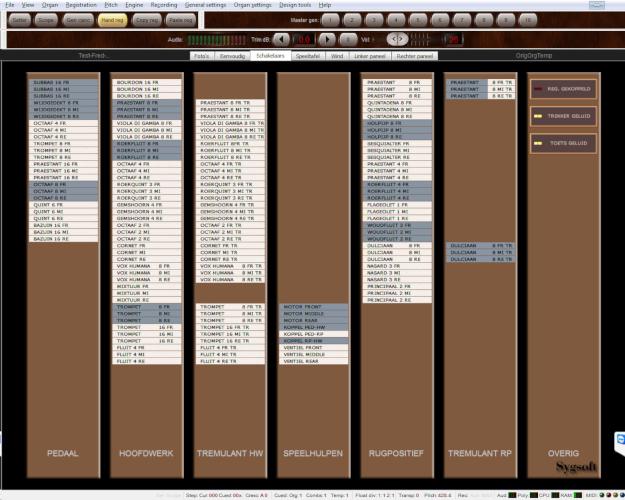

Schakelaars

De meeste elementen van dit blad behoeven eigenlijk niet zichtbaar de zijn maar voor geïnteresseerden geeft het toch een beetje een indruk wat er allemaal moet gebeuren om een sample set van deze omvang werkend te krijgen. Bedenk even dat achter elk (manuaal) knopje 56 lange, 56 lange release, 56 middel-release en 56 korte-release samples zitten. Tevens nog 56 tremulant en 56 tremulant release samples voor het hoofdwerk. Voor het pedaal hetzelfde steeds 30 stuks (zonder tremulant nu). Totaal ongeveer 25.000 stuks.

Enkele registers zijn opgedeeld in een Bas- en Discant gedeelte. Met de knop "REG. GEDEELD" kunt u deze functie in- of uitschakelen. De gedeelde registers zijn: Vox Humana 8'; Trompet 8'; Praestant 8' RP en Dulciaan 8'.

Verder vindt u nog de knoppen "Trekker geluid" en "Toets geluid" die voor zichzelf spreken.

Dan is nog nuttig om te weten dat als u rechts-klikt op een schakelaar dat u direct het juiste voicing-scherm kunt benaderen.



Tab D : Virtuele Speeltafel
De virtuele speeltafel

De opstelling van de Registerknoppen is zo veel mogelijk de originele. Om ruimte voor enkele toevoegingen te maken zijn de 3 afsluiters en het ventiel verhuisd naar het schakelaar-paneel.
De manuaal-koppel van dit orgel werkt door middel van verschuiving van het klavier. Omdat dit moeilijk visueel te maken is hebben we een gewone registerknop "Manuaal koppel" toegevoegd.
In de boog boven de panelen zijn LED's geplaatst die aangeven of de gedeelde registers gekoppeld zijn.
Met de schuifjes "Voor", "Midden" en "Achter" kunt u de verhouding van de diverse kanalen instellen waarmee u dus eigenlijk uw luister-positie bepaalt.
Houdt u van een directe opname kies dan "Voor" een hoge waarde en "Midden" en "Achter" een lage.
Houdt u meer van indirect geluid dan moet u juist "Midden" en "Achter" op een hogere waarde zetten.

Het 4e schuifje (met het onderschrift "RP") is beslist geen zweltrede maar een volume-regelaar voor het gehele rugpositief. Met de knop "Volume - RP reset" wordt weer teruggeschakeld naar het normale volume.

De knop "Calcant" schakelt de windmotor in.
De klavieren hebben we met 2 toetsen uitgebreid van f''' tot g''' en het pedaal is met 3 toetsen uitgebreid van d' tot f'.



Tab E : Wind

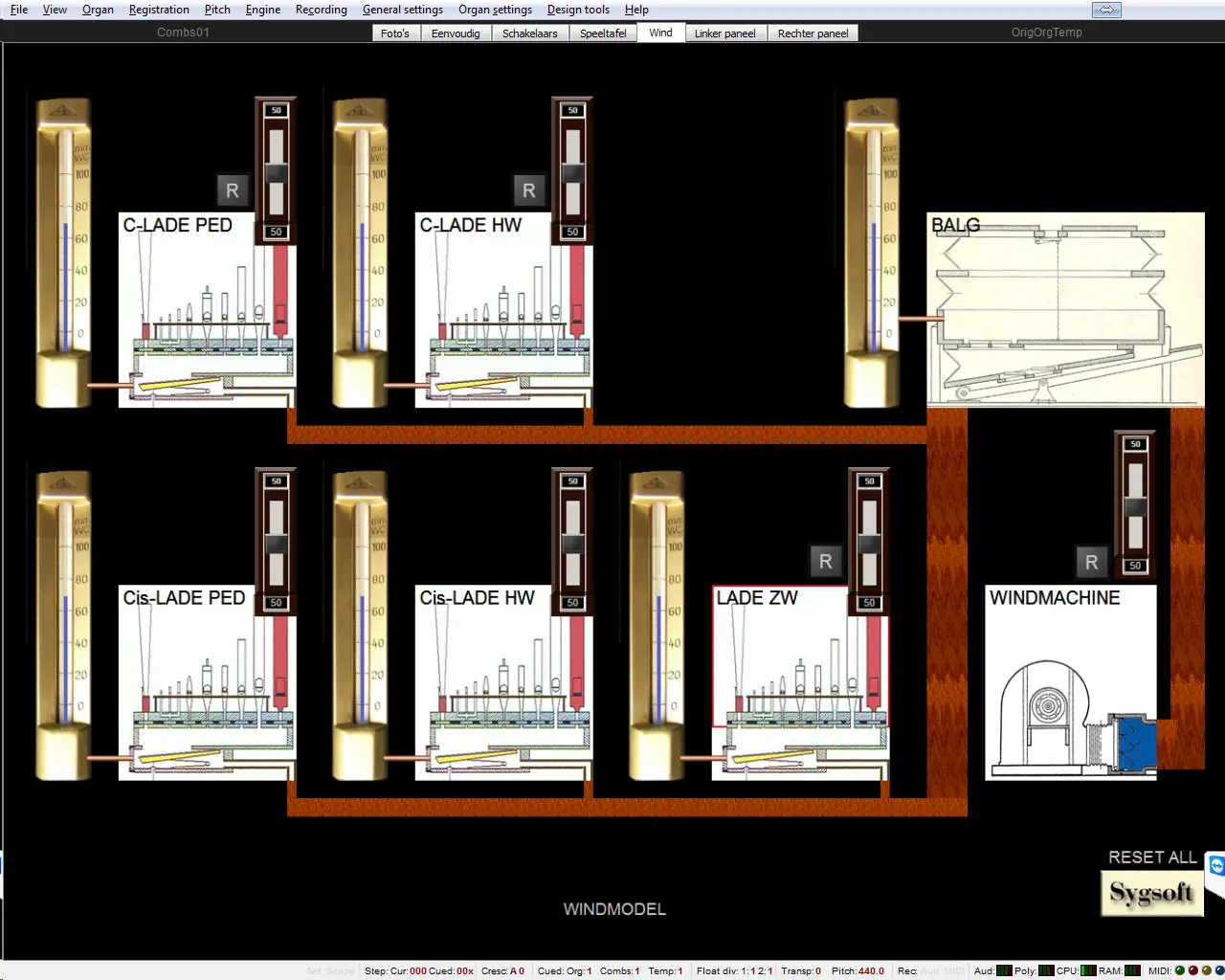

Het windmodel

Op dit tabblad een schematische voorstelling van de windvoorziening van dit orgel. Met de diverse schuifjes kunt u de aanvoer van wind regelen voor de balg en de diverse wind-laden.
Met de "R" of reset knopjes kunt u weer terug naar de instellingen die ons inziens het beste voldoen. Met de knop "Sygsoft" rechtsonder kunt u alle 6 schuifjes in één keer resetten.

Belangrijk:
Mocht u besluiten om een deel van deze sample set niet te laden (b.v. uw computer RAM geheugen is te klein en u kiest ervoor om alle "Rear" samples weg te laten) dan vermindert het windverbruik met 33 % en dan wordt het orgel veel minder windgevoelig dan het in werkelijkheid is.
Ga in dat geval naar Organ settings/Organ prereferences/Wind supply model en kies hier een waarde van ca. 150. In het geval u slechts één positie b.v. "Middle" laadt, (het windverbruik vermindert met 66 %) dan moet u deze waarde op ongeveer 300 % zetten om hetzelfde resultaat te verkrijgen.
Vanzelfsprekend kunt u elke waarde kiezen als u het gedrag van het orgel niet prettig vindt. Met het vinkje op dit zelfde Wind supply model-tabblad kunt u de windvoorziening geheel uitschakelen.

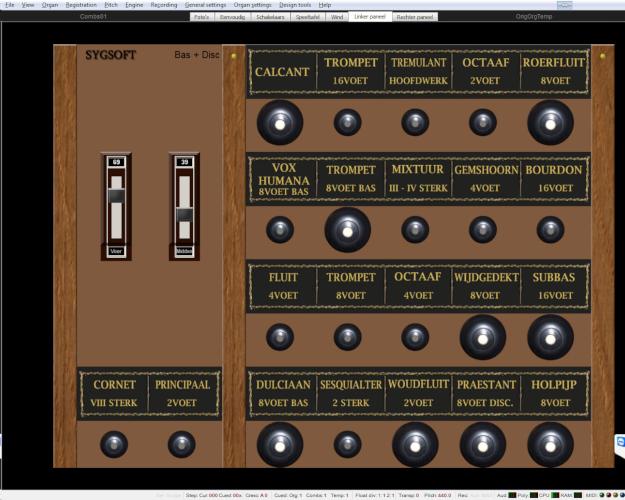

Tab F : Linker- en rechterpaneel

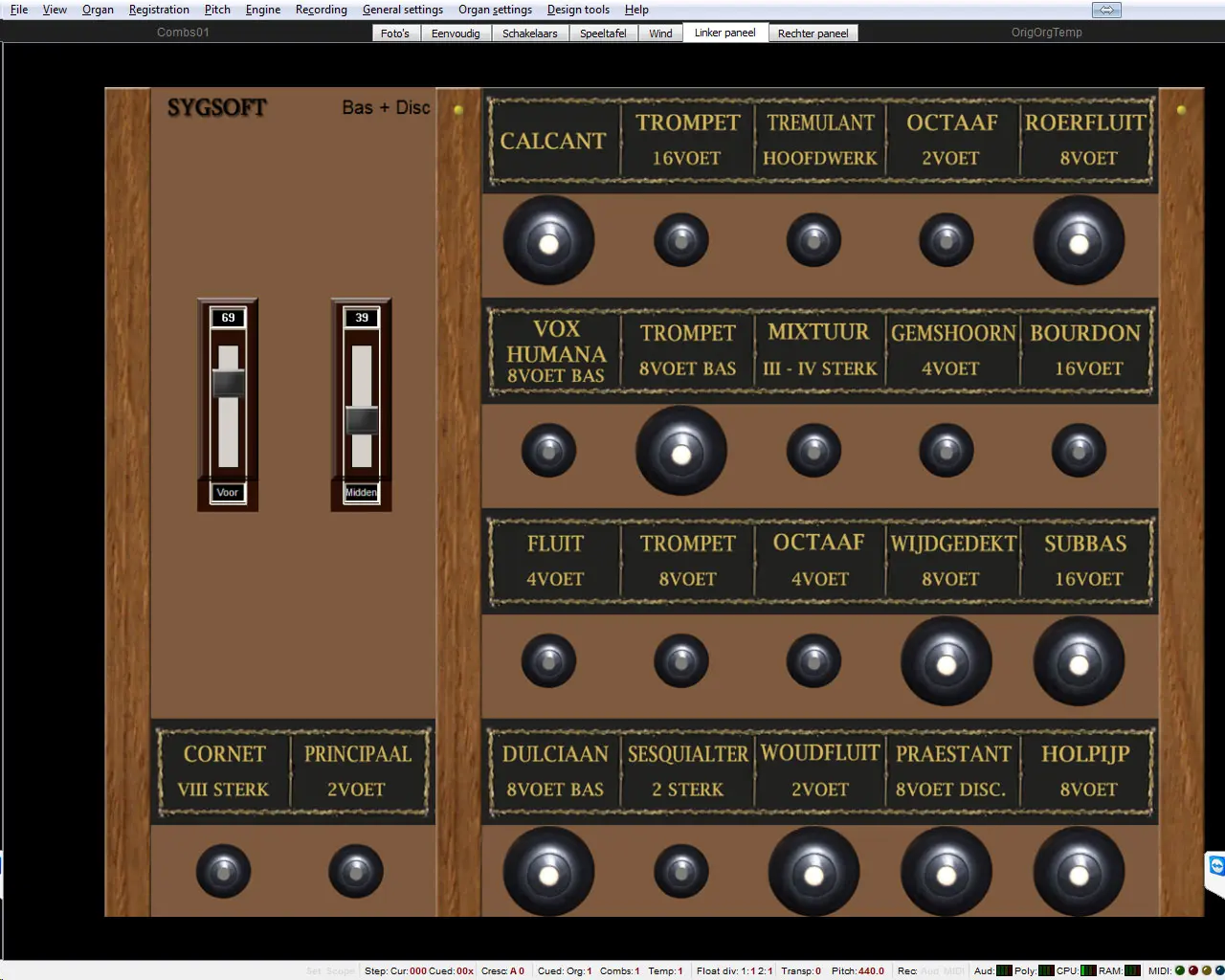

Het linkerpaneel

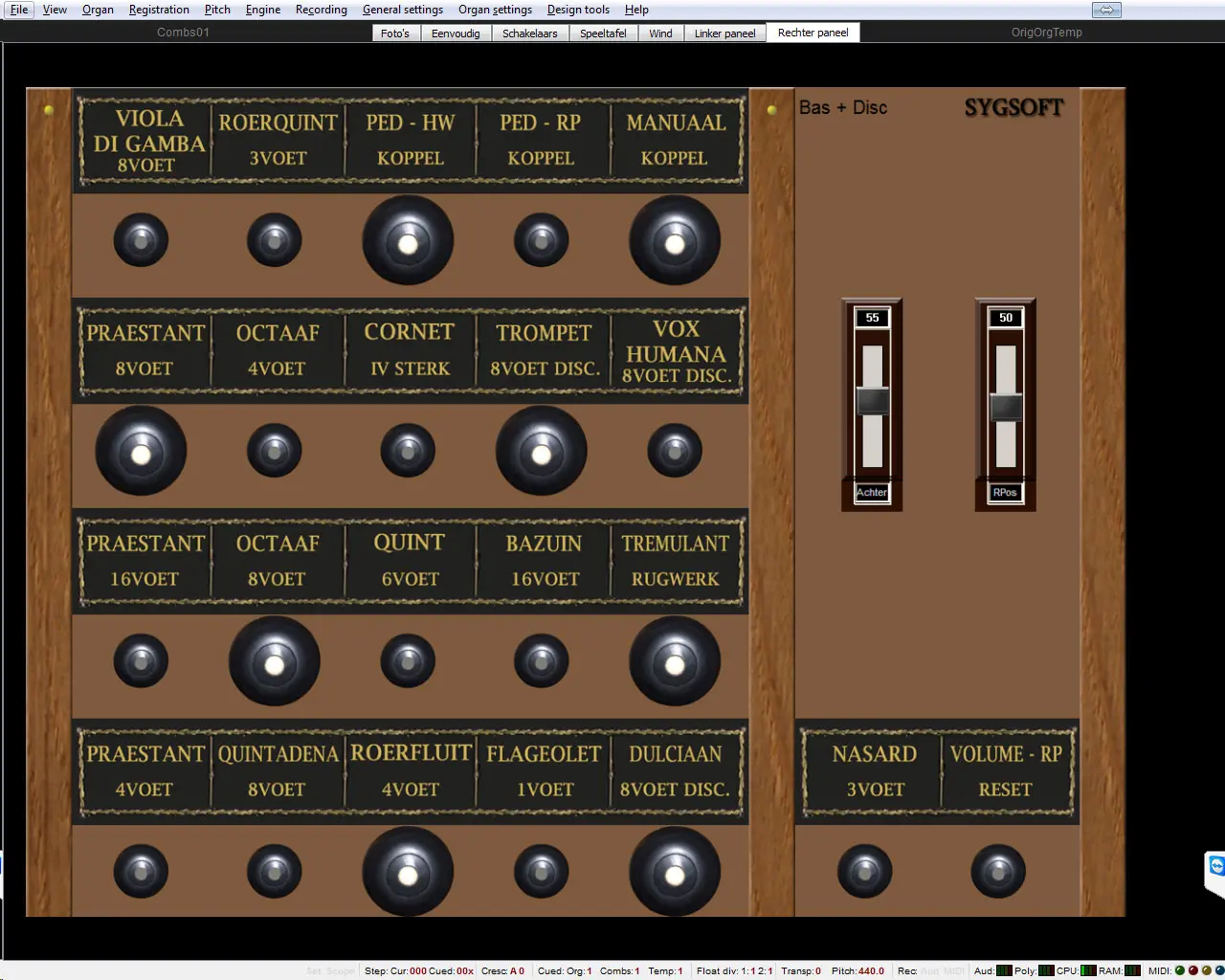

Het rechterpaneel

Voor de spelers die met 2 touchscreens werken hier een linker en rechterscherm. De indeling komt in grote lijnen overeen met die van de tab "Speeltafel".
Aan de bovenzijde bevinden zich in elk scherm 2 LED's die aangeven of de gedeelde registers gekoppeld zijn.


U hoort het Lohman orgel van de Catharijnekerk in Heusden
